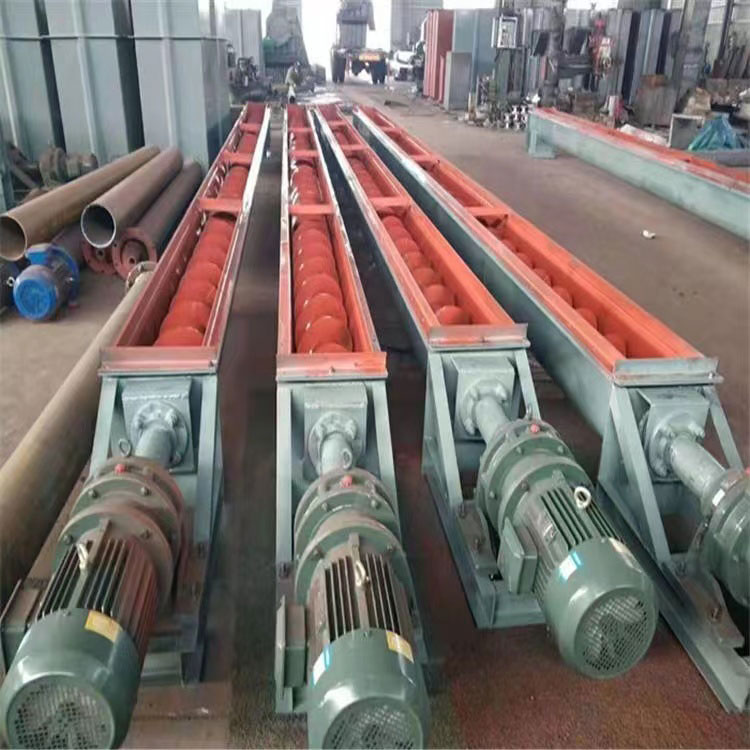

GX型螺旋輸送機

一、特點與應用范圍
GX型螺旋輸送機是我國很早定型生產的通用型生產設備。螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康模淝闆r好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。
本機的優點是：
（1）結構簡單、橫截面尺寸小、成本低；
（2）便于中間加載和卸載；
（3）操作簡單、方便；
（4）輸送過程物料與外界隔離，密封性好。
缺點是：動力消耗大，機件磨損快，物料在運輸過程中粉碎嚴重。
GX型螺旋輸送機以輸送粉狀、粒狀、小塊狀物料為上，如面粉、水泥、煤粉、砂土、各類小塊狀的煤和石子等。它不宜輸送易變質的、粘性的易結塊的物料和大塊的物料，因?yàn)檫@些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處產生堵料。
本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m一檔，可在環境溫度-20℃～+50℃條件下，以小于20°的傾角輸送溫度低于+200℃的物料。

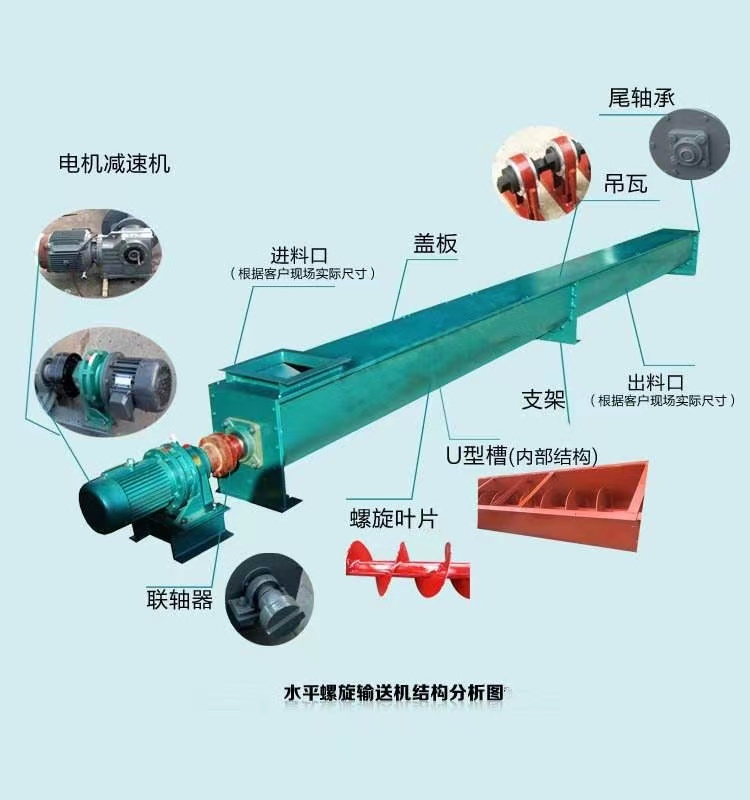

二、總體布置和結構特征
一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成，本公司不提供電器開關及電機啟動設備。
螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠總裝時將中間節按長度長短依次排列，***長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接和花鍵聯接，保證了聯接軸的互換性，便于維修。
機蓋為瓦片式并用螺栓固定在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水橡膠石棉板。
進、出料裝置有進料口，方形出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。進、出料口還可根據用戶需要做成圓形法蘭。
驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機或擺線針輪減速機三種。
中間軸承座軸承一種采用PTM材料，具有高的自潤滑性和耐磨性，中間軸和軸套采用超耐磨材料，使用壽命更長，另一種采用由粉末冶金壓鑄而成含油軸承，其用于溫度較高的場合。
規格、技術參數
規格型號
GX15 GX20 GX25 GX30 GX40 GX50 GX60
n Q n Q n Q n Q n Q n Q n Q
20 0.9 20 2.1 20 4.1 20 7.1 20 16.8 20 32.9 20 56.9
30 1.2 30 3.2 30 6.2 30 10.9 30 25.3 30 49.4 30 85.3
35 1.5 35 3.7 35 7.2 35 12.4 35 29.5 35 57.6 35 99.5
45 2 45 4.7 45 9.3 45 16 45 37.9 45 74 45 127.9
60 2.6 60 6.6 60 12.3 60 21.3 60 50.5 60 98.7 60 170.6
75 3.3 75 7.9 75 15.4 75 26.6 75 63.2 75 123.3 75 213.2
90 4 90 9.5 90 18.5 90 32 90 75.8 90 148 90 255.9
120 5.3 120 12.6 120 24.7 120 42.6 120 101
150 6.4 150 15.8
190
